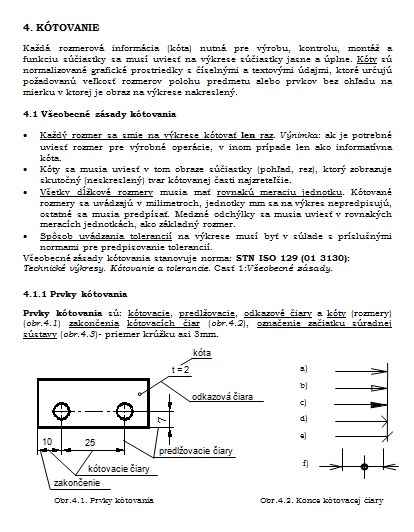

4. KÓTOVANIE
Každá rozmerová informácia (kóta) nutná pre výrobu, kontrolu, montáž a funkciu súčiastky sa musí uviesť na výkrese súčiastky jasne a úplne. Kóty sú normalizované grafické prostriedky s číselnými a textovými údajmi, ktoré určujú požadovanú veľkosť rozmerov polohu predmetu alebo prvkov bez ohľadu na mierku v ktorej je obraz na výkrese nakreslený.

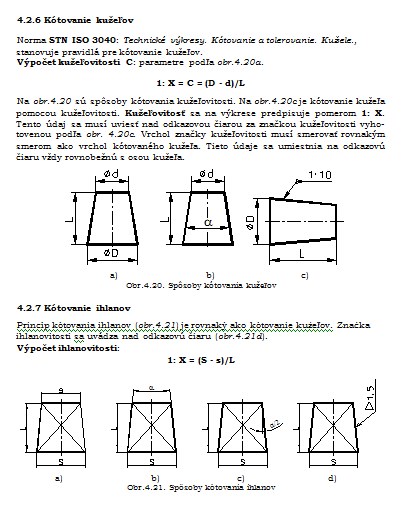

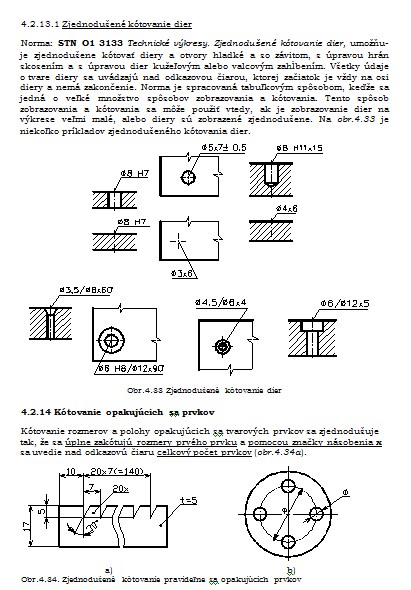

4.1 Všeobecné zásady kótovania
• Každý rozmer sa smie na výkrese kótovať len raz. Výnimka: ak je potrebné uviesť rozmer pre výrobné operácie, v inom prípade len ako informatívna kóta.
• Kóty sa musia uviesť v tom obraze súčiastky (pohľad, rez), ktorý zobrazuje skutočný (neskreslený) tvar kótovanej časti najzreteľšie.
• Všetky dĺžkové rozmery musia mať rovnakú meraciu jednotku. Kótované rozmery sa uvádzajú v milimetroch, jednotky mm sa na výkres nepredpisujú, ostatné sa musia predpísať. Medzné odchýlky sa musia uviesť v rovnakých meracích jednotkách, ako základný rozmer.
• Spôsob uvádzania tolerancií na výkrese musí byť v súlade s príslušnými normami pre predpisovanie tolerancií.
Všeobecné zásady kótovania stanovuje norma: STN ISO 129 (01 3130): Technické výkresy. Kótovanie a tolerancie. Časť 1:Všeobecné zásady.
Každá rozmerová informácia (kóta) nutná pre výrobu, kontrolu, montáž a funkciu súčiastky sa musí uviesť na výkrese súčiastky jasne a úplne. Kóty sú normalizované grafické prostriedky s číselnými a textovými údajmi, ktoré určujú požadovanú veľkosť rozmerov polohu predmetu alebo prvkov bez ohľadu na mierku v ktorej je obraz na výkrese nakreslený.
4.1 Všeobecné zásady kótovania
• Každý rozmer sa smie na výkrese kótovať len raz. Výnimka: ak je potrebné uviesť rozmer pre výrobné operácie, v inom prípade len ako informatívna kóta.
• Kóty sa musia uviesť v tom obraze súčiastky (pohľad, rez), ktorý zobrazuje skutočný (neskreslený) tvar kótovanej časti najzreteľšie.
• Všetky dĺžkové rozmery musia mať rovnakú meraciu jednotku. Kótované rozmery sa uvádzajú v milimetroch, jednotky mm sa na výkres nepredpisujú, ostatné sa musia predpísať. Medzné odchýlky sa musia uviesť v rovnakých meracích jednotkách, ako základný rozmer.
• Spôsob uvádzania tolerancií na výkrese musí byť v súlade s príslušnými normami pre predpisovanie tolerancií.
Všeobecné zásady kótovania stanovuje norma: STN ISO 129 (01 3130): Technické výkresy. Kótovanie a tolerancie. Časť 1:Všeobecné zásady.
