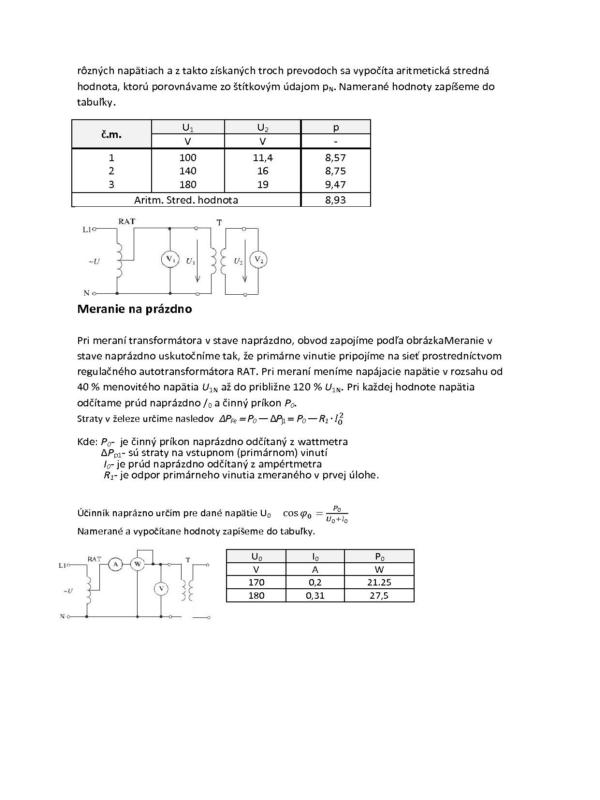

Pri meraní činných odporov vinutí zapojíme obvod podľa obrázka. Odpory sa zisťujú ohmovou metódou pomocou jednosmerného zdroja. Musíme zmerať odpor primárného ako aj sekundárneho vinutia. Jednosmerný voltmeter sa musí pripojiť priamo na svorky meraného vinutia, aby vnútorný odpor ampérmetra neovplyvnovl presnosť merania. Pri meraní odporu primárnej strany spojíme sekundárnu stranu nakrátko, aby sa od prechodných dejov pripojenia jednosmerného napätia nepoškodila izoláciu vinutia prierezom.
