1. Analýza výrobku
1.1 Popis výrobku

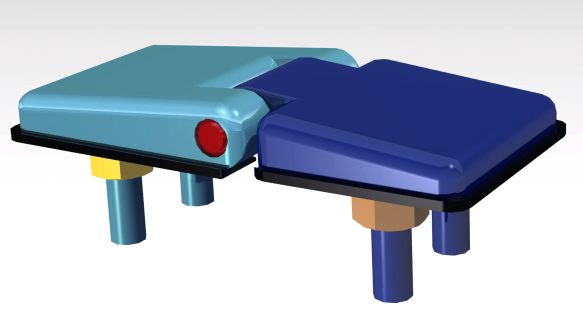

Výrobok sa používa na uchytenie dverí batožinového priestoru vo vozidlách Lada NIVA. Prvá časť pántu je uchytená dvoma skrutkami na strešnej časti vozidla a druhá časť daného pántu je priskrutkovaná ďalšími dvoma skrutkami s podložkami priamo na dvere batožinového priestoru. Pod oboma časťami sú podložky s mäkkej gumy. Navzájom spojené sú čapom, ktorý je nalisovaný vo vrchnej časti pántu. Pánt umožňuje dverám kývavý pohyb okolo osi čapu, čím umožní otváranie. Sú vždy montované v páre po oboch stranách dverí. Na obr. 1 je znázornená zostava dverného pántu a na obr. 2,3 je jeho 3D model.
1.1 Popis výrobku
Výrobok sa používa na uchytenie dverí batožinového priestoru vo vozidlách Lada NIVA. Prvá časť pántu je uchytená dvoma skrutkami na strešnej časti vozidla a druhá časť daného pántu je priskrutkovaná ďalšími dvoma skrutkami s podložkami priamo na dvere batožinového priestoru. Pod oboma časťami sú podložky s mäkkej gumy. Navzájom spojené sú čapom, ktorý je nalisovaný vo vrchnej časti pántu. Pánt umožňuje dverám kývavý pohyb okolo osi čapu, čím umožní otváranie. Sú vždy montované v páre po oboch stranách dverí. Na obr. 1 je znázornená zostava dverného pántu a na obr. 2,3 je jeho 3D model.
