Meranie: Meranie impedancií

Skryť detaily | Obľúbený
Náhľady Náhľady
Teória merania: Elektrické zariadenia elektrickej siete možno často rozdeliť na dvojpóly, teda časť siete vyvedenú na dve svorky. Dvojpól môže byť zložený z rezistora R, indukčnosti L, kapacity C, alebo z ich sériovej, paralelnej alebo sériovo – paralelnej kombinácie. Dvojpól môže byť spotrebič, zdroj, alebo ich kombinácia.
Základné vlastnosti dvojpólu pripojeného na harmonické napätie vyjadruje impedancia Z.
Na meranie impedancii sa používajú striedavé mostíky Wheatstoneovho typu: vyvážené a nevyvážené. Možno imi namerať zložky impedancie: reálnu a imaginárnu zložku, absolútnu hodnotu a fázu impedancie.

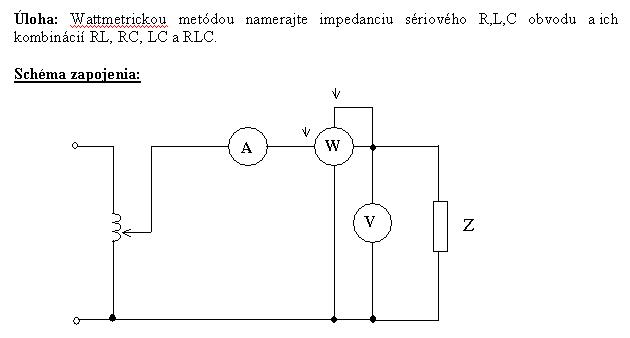

Wattmetrická metóda merania impedancií spočíva v tom, že neznáma impedancia Zx, ktorá môže predstavovať rôzne zapojenia elementov R, L, C, sa pripojí na zdroj striedavého napätia o známej frekvencii podľa schémy.

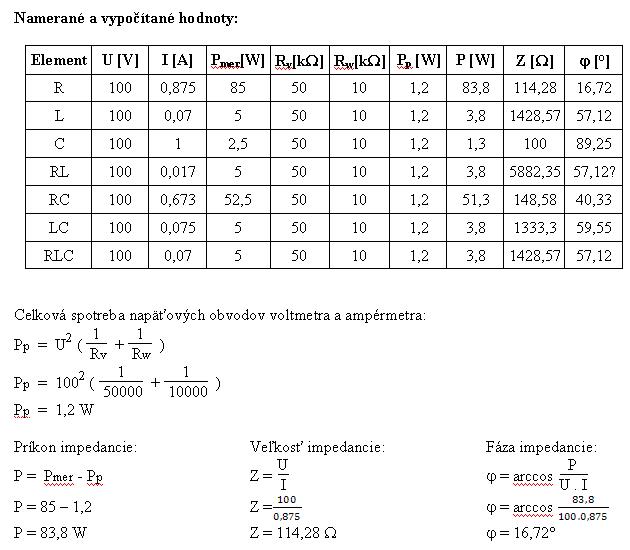

Pri tejto meracej metóde sa vlastne meria činný príkon P dodávaný do neznámej impedancie
a súčasne efektívne hodnoty napätia U a prúdu I.
