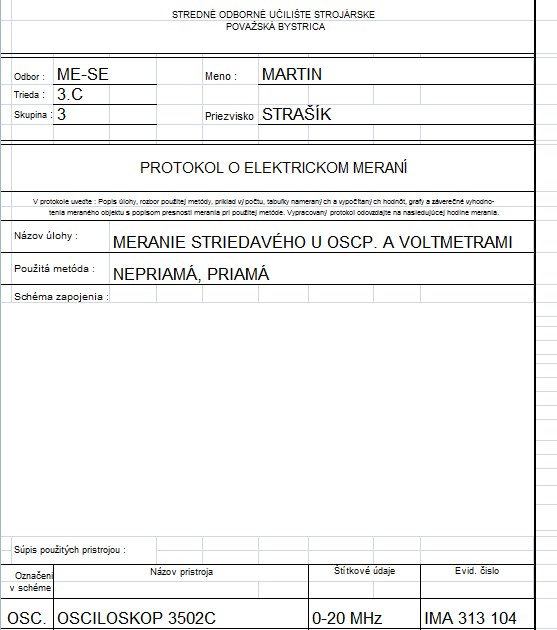

Meranie: Meranie striedavého napätia oscilátorom a voltmetrami
Skryť detaily | Obľúbený- Kvalita:81,4 %
- Typ:Meranie
- Kategória:Technika
- Podkategória:Elektrotechnika
- Predmet:Elektrické meranie
- Ročník:3. ročník
- Rozsah A4:3 strán
- Zobrazené:1 510 x
- Stiahnuté:0 x
- Veľkosť:0,1 MB
- Formát a prípona:Archív súborov (.zip)
- Jazyk:slovenský
- ID projektu:2665
- Posledna úprava:03.03.2017

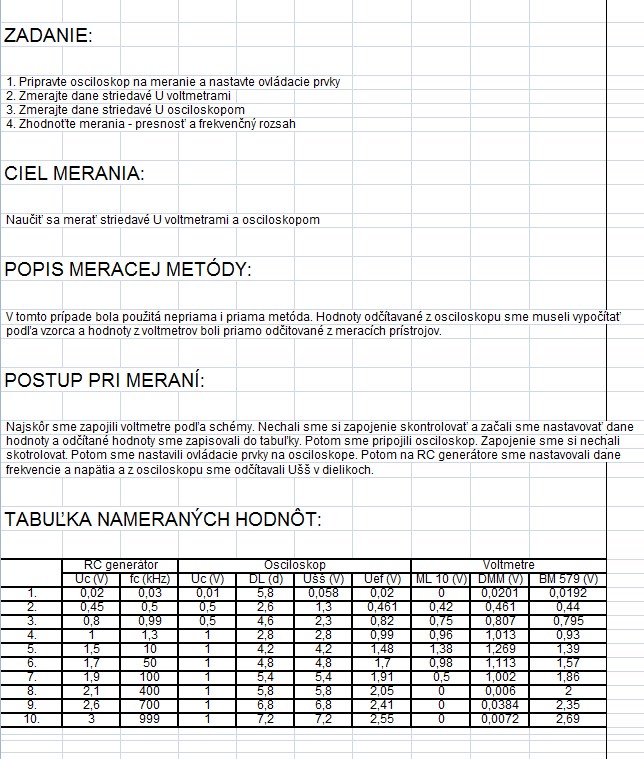

ZADANIE:
1. Pripravte osciloskop na meranie a nastavte ovládacie prvky
2. Zmerajte dane striedavé U voltmetrami
3. Zmerajte dane striedavé U osciloskopom
4. Zhodnoťte merania - presnosť a frekvenčný rozsah
CIEL MERANIA:
Naučiť sa merať striedavé U voltmetrami a osciloskopom
POPIS MERACEJ METÓDY:
V tomto prípade bola použitá nepriama i priama metóda. Hodnoty odčítavané z osciloskopu sme museli vypočítať podľa vzorca a hodnoty z voltmetrov boli priamo odčitované z meracích prístrojov.
POSTUP PRI MERANÍ:
Najskôr sme zapojili voltmetre podľa schémy. Nechali sme si zapojenie skontrolovať a začali sme nastavovať dane hodnoty a odčítané hodnoty sme zapisovali do tabuľky. Potom sme pripojili osciloskop. Zapojenie sme si nechali skotrolovat. Potom sme nastavili ovládacie prvky na osciloskope. Potom na RC generátore sme nastavovali dane frekvencie a napätia a z osciloskopu sme odčítavali Ušš v dielikoch.
1. Pripravte osciloskop na meranie a nastavte ovládacie prvky
2. Zmerajte dane striedavé U voltmetrami
3. Zmerajte dane striedavé U osciloskopom
4. Zhodnoťte merania - presnosť a frekvenčný rozsah
CIEL MERANIA:
Naučiť sa merať striedavé U voltmetrami a osciloskopom
POPIS MERACEJ METÓDY:
V tomto prípade bola použitá nepriama i priama metóda. Hodnoty odčítavané z osciloskopu sme museli vypočítať podľa vzorca a hodnoty z voltmetrov boli priamo odčitované z meracích prístrojov.
POSTUP PRI MERANÍ:
Najskôr sme zapojili voltmetre podľa schémy. Nechali sme si zapojenie skontrolovať a začali sme nastavovať dane hodnoty a odčítané hodnoty sme zapisovali do tabuľky. Potom sme pripojili osciloskop. Zapojenie sme si nechali skotrolovat. Potom sme nastavili ovládacie prvky na osciloskope. Potom na RC generátore sme nastavovali dane frekvencie a napätia a z osciloskopu sme odčítavali Ušš v dielikoch.
