Semestrálna práca: Technologický postup výroby súčiastky
Skryť detaily | Obľúbený- Kvalita:73,1 %
- Typ:Semestrálna práca
- Univerzita:Technická univerzita v Košiciach
- Fakulta:Fakulta výrobných technológií so sídlom v Prešove
- Kategória:Technika
- Podkategória:Strojárstvo
- Autor:landrada
- Ročník:2. ročník
- Rozsah A4:35 strán
- Zobrazené:1 944 x
- Stiahnuté:53 x
- Veľkosť:7,0 MB
- Formát a prípona:Archív súborov (.zip)
- Jazyk:slovenský
- ID projektu:29264
- Posledna úprava:28.01.2011
ZADANIE:

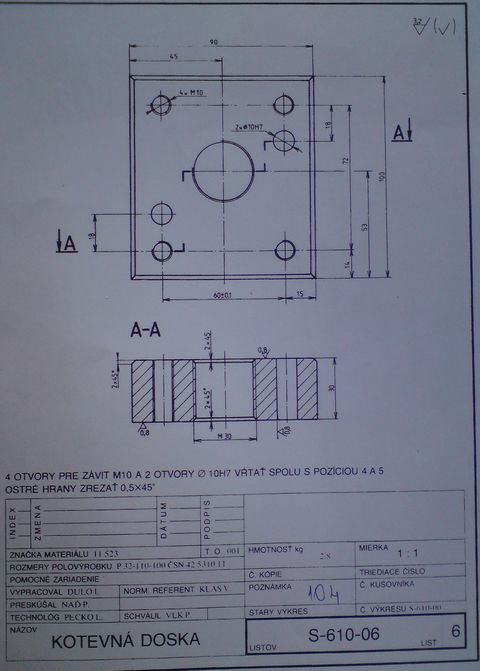

Vypracujte technologickú dokumentáciu pre výrobu súčiastky podľa výkresu:
Počet kusov: 10
Znenie zadania:
- nakreslite výrobný výkres súčiastky v mierke, +3D pohľad a navrhnite technologickú základňu
- navrhnite polotovar pre zadanú súčiastku, materiál polotovaru
- spracujte technologický postup /návrh technologických podmienok, operácie, úseky, nakreslené škice jednotlivých úsekov operácií s upínacími plochami a zakótovanými vyrobenými rozmermi v aktuálnom úseku, výpočet strojového času/
- návrh výrobných strojov, zariadení, nástrojov, meradiel
Návrh polotovaru pre zadanú súčiastku
Pri navrhovaní polotovaru treba brať ohľad na funkciu, rozmery a presnosti geometrického tvaru. Potrebné je aj uvažovať nad výberom najvhodnejšieho materiálu polotovaru. Polotovar je dôležitý pre ďalší spôsob výroby.
Návrh materiálu:
- oceľ triedy 11 valcovaná za tepla
NORMA: 11 523 / 11 523/1.0570/St52-3
zaručená zváriteľnosť, na mostové a iné zvárané konštrukcie, ohýbané profily, súčiastky strojov, tepelných zariadení, tlakových nádob
Rozmer súčiastky na výkrese: 90x100x30 mm
Rozmer polotovaru: 100x110x35 mm
Počet ks: 10
Vypracujte technologickú dokumentáciu pre výrobu súčiastky podľa výkresu:
Počet kusov: 10
Znenie zadania:
- nakreslite výrobný výkres súčiastky v mierke, +3D pohľad a navrhnite technologickú základňu
- navrhnite polotovar pre zadanú súčiastku, materiál polotovaru
- spracujte technologický postup /návrh technologických podmienok, operácie, úseky, nakreslené škice jednotlivých úsekov operácií s upínacími plochami a zakótovanými vyrobenými rozmermi v aktuálnom úseku, výpočet strojového času/
- návrh výrobných strojov, zariadení, nástrojov, meradiel
Návrh polotovaru pre zadanú súčiastku
Pri navrhovaní polotovaru treba brať ohľad na funkciu, rozmery a presnosti geometrického tvaru. Potrebné je aj uvažovať nad výberom najvhodnejšieho materiálu polotovaru. Polotovar je dôležitý pre ďalší spôsob výroby.
Návrh materiálu:
- oceľ triedy 11 valcovaná za tepla
NORMA: 11 523 / 11 523/1.0570/St52-3
zaručená zváriteľnosť, na mostové a iné zvárané konštrukcie, ohýbané profily, súčiastky strojov, tepelných zariadení, tlakových nádob
Rozmer súčiastky na výkrese: 90x100x30 mm
Rozmer polotovaru: 100x110x35 mm
Počet ks: 10
