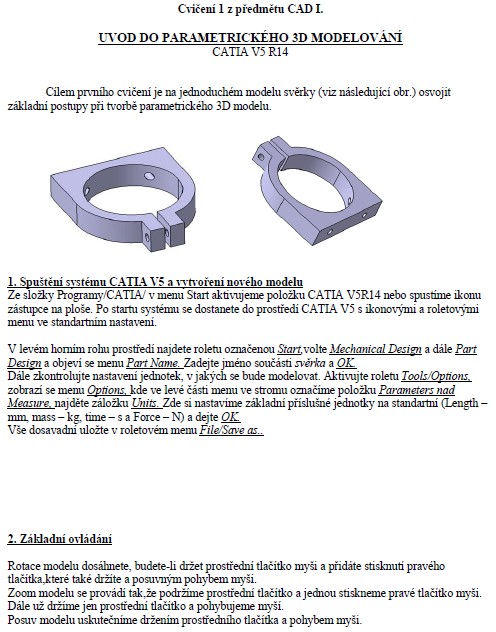

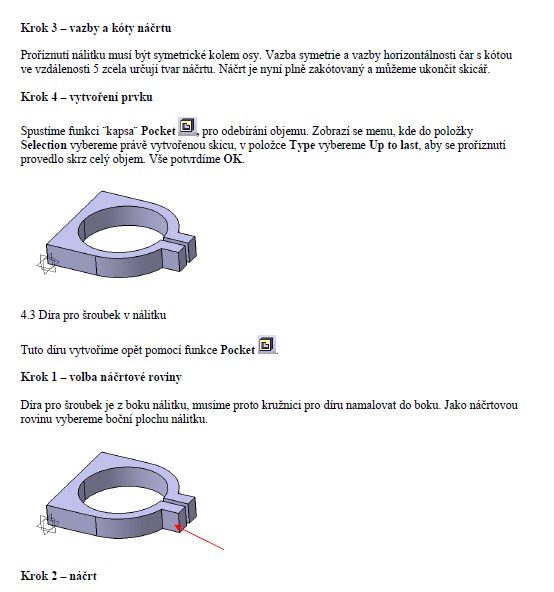

Cílem prvního cvičení je na jednoduchém modelu svěrky (viz následující obr.) osvojit základní postupy při tvorbě parametrického 3D modelu.
1. Spuštění systému CATIA V5 a vytvoření nového modelu
Ze složky Programy/CATIA/ v menu Start aktivujeme položku CATIA V5R14 nebo spustíme ikonu zástupce na ploše. Po startu systému se dostanete do prostředí CATIA V5 s ikonovými a roletovými menu ve standartním nastavení.
V levém horním rohu prostředí najdete roletu označenou Start,volte Mechanical Design a dále Part Design a objeví se menu Part Name. Zadejte jméno součásti svěrka a OK.
Dále zkontrolujte nastavení jednotek, v jakých se bude modelovat. Aktivujte roletu Tools/Options, zobrazí se menu Options, kde ve levé části menu ve stromu označíme položku Parameters nad Measure, najděte záložku Units. Zde si nastavíme základní příslušné jednotky na standartní (Length - mm, mass - kg, time - s a Force - N) a dejte OK.
Vše dosavadní uložte v roletovém menu File/Save as..
