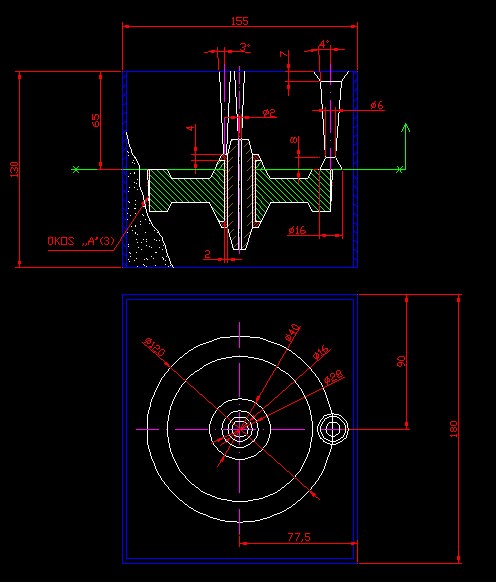

Semestrálna práca: Semestrálna práca - Konštrukčný návrh odliatku

Postup výroby formy ručným formovaním:

- na pripravenú drevenú podložku položíme spodnú polovicu formovacieho rámu (1) a do priestoru rámu vhodne umiestnime spodnú polovicu modelu (2)
- model poprášime deliacim práškom a zasypávame formovacou zmesou, ktorú po vrstvách postupne ubíjame ručnou ubíjačkou.
- po dosiahnutí okraja formovacieho rámu prebytočnú formovaciu zmes z povrchu odstránime a povrch zarovnáme.
- spodnú polovicu formy(1) otočíme o 180 ˚C a priložíme vrchnú polovicu(4) formovacieho rámu,pomocou vodiacich kolíkov (5),ktoré zasunieme do otvorov v pätkách rámov
-na spodnú časť modelu(2) priložíme vrchnú časť(3)vhodne umiestnime model troskového kanál,výfuk umiestnime na najvyššie miesto odliatku.
- všetky časti poprášime deliacim práškom a postupne zasypávame formovacou zmesou. Po vrstvách ubíjame postupne od okraju rámu.
- po dosiahnutí okraja formovacieho rámu prebytočnú formovaciu zmes odstránime a povrch zarovnávame.
- povpichujeme prieduchy rovnomerne po celej forme.
- formu rozoberieme a povyberáme modelové zariadenia.
- po vybratí jednotlivých častí modelu sa do formy založí jadro(6),ktoré bolo vyrobené pomocou jadrovníka.
- prípadné nerovnosti alebo prebytočnú formovaciu zmes odstránime a formu necháme vysušiť, podľa druhu použitej formovacej zmesi sa forma môže sušiť, čím získame 10-krát väčšiu pevnosť formovacej zmesi. Sušením sa odstránia zdroje naplynenia z vlhkej formy
- po vysušení je forma pripravená na výrobu odliatku.
