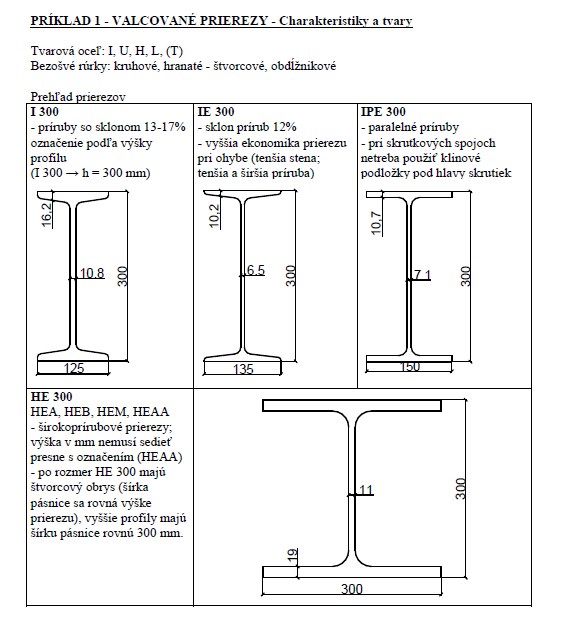

PRÍKLAD 1 - VALCOVANÉ PRIEREZY - Charakteristiky a tvary

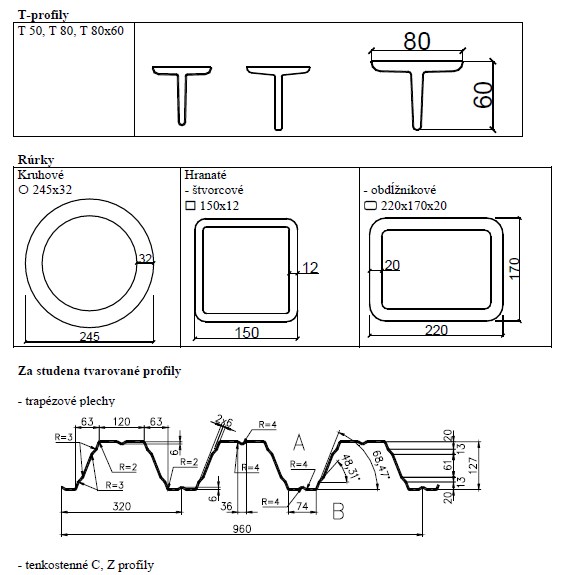

Tvarová oceľ: I, U, H, L, (T)
Bezošvé rúrky: kruhové, hranaté - štvorcové, obdĺžnikové
Prehľad prierezov
I 300
- príruby so sklonom 13-17% označenie podľa výšky profilu (I 300 → h = 300 mm)
IE 300
- sklon prírub 12%
- vyššia ekonomika prierezu pri ohybe (tenšia stena; tenšia a širšia príruba)
IPE 300
- paralelné príruby
- pri skrutkových spojoch netreba použiť klinové podložky pod hlavy skrutiek
HE 300
HEA, HEB, HEM, HEAA
- širokoprírubové prierezy; výška v mm nemusí sedieť presne s označením (HEAA)
- po rozmer HE 300 majú štvorcový obrys (šírka pásnice sa rovná výške prierezu), vyššie profily majú šírku pásnice rovnú 300 mm.
