Meranie: Meranie na vidliciach
Skryť detaily | Obľúbený- Kvalita:79,1 %
- Typ:Meranie
- Univerzita:Slovenská technická univerzita v Bratislave
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategória:Technika
- Podkategória:Telekomunikácie
- Predmet:Digitálne prenosové systémy a siete
- Ročník:3. ročník
- Rozsah A4:8 strán
- Zobrazené:1 657 x
- Stiahnuté:1 x
- Veľkosť:0,2 MB
- Formát a prípona:MS Office Word (.doc)
- Jazyk:slovenský
- ID projektu:4144
- Posledna úprava:27.05.2017

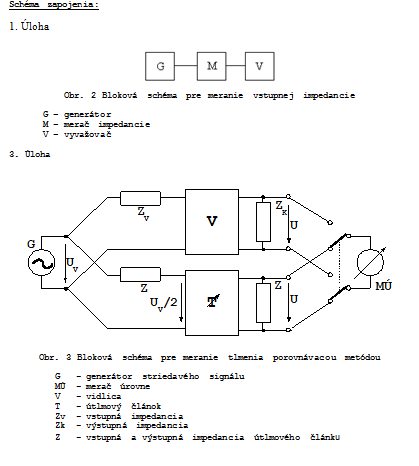

1.Na predložených typoch transformátorovej a odporovej vidlice zmerajte menovité vstupné impedancie Z2 a Z4 na bránach 2-2 (vstup zosilňovača) a 4-4 (výstup zosilňovača). Meranie vykonanie pri frekvenciách f = 0.1, 0.3, 1, 2, 3, 5, 10 [kHz]. Oba typy vidlíc majú určenú vstupnú impedanciu vedenia ZL=600[Ω].
2.Na základe merania z úlohy č.1 vypočítajte prevodový pomer p12 pre transformátorovú vidlicu.
3.Zmerajte prevádzkové tlmenie v smere vysielacom (ap1-2), prijímacom (ap4-1) a oddeľovacom (ap4-2) na predloženom type transformátorovej vidlice porovnávacou metódou, pričom: ap=ao+k. (prevodový pomer - transformátorovej vidlice)
2.Na základe merania z úlohy č.1 vypočítajte prevodový pomer p12 pre transformátorovú vidlicu.
3.Zmerajte prevádzkové tlmenie v smere vysielacom (ap1-2), prijímacom (ap4-1) a oddeľovacom (ap4-2) na predloženom type transformátorovej vidlice porovnávacou metódou, pričom: ap=ao+k. (prevodový pomer - transformátorovej vidlice)
