Technický výkres: Železobetónová stena
Skryť detaily | Obľúbený- Kvalita:77,6 %
- Typ:Technický výkres
- Univerzita:Žilinská univerzita v Žiline
- Fakulta:Stavebná fakulta
- Kategória:Technika
- Podkategória:Stavebníctvo
- Predmet:Betónové konštrukcie 2
- Študijný program:Pozemné stavby
- Autor:peppo
- Ročník:4. ročník
- Rozsah A4:2 strán
- Zobrazené:2 774 x
- Stiahnuté:1 x
- Veľkosť:0,2 MB
- Formát a prípona:CAD/CAM súbor (.dwg)
- Jazyk:slovenský
- ID projektu:42916
- Posledna úprava:25.04.2016

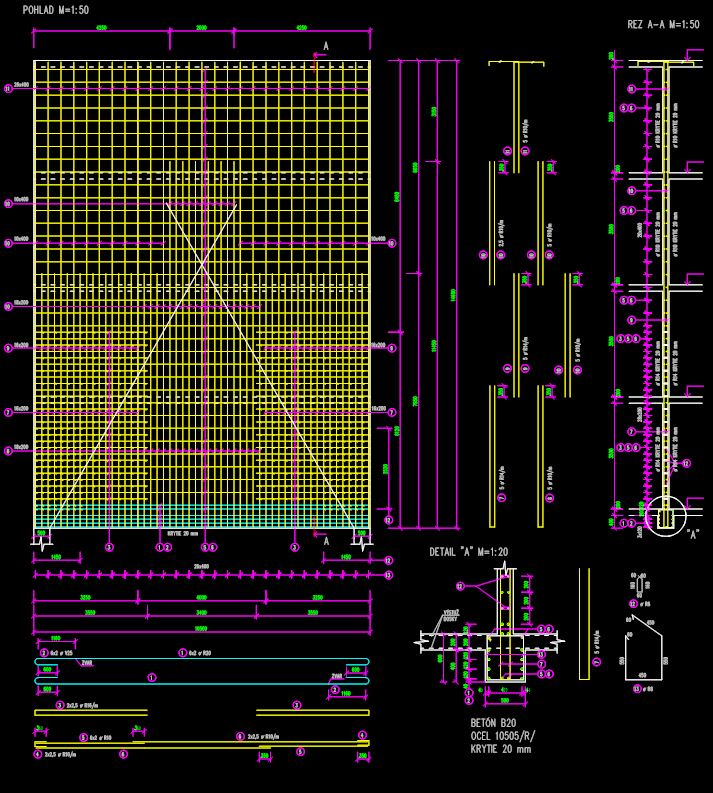

Výstužovanie železobetónov. stien v cade
ŽELEZOBETÓNOVÉ STENY
Nosné monolitické železobetónové steny vo vysokých a mnohopodlažných budovách sú veľmi exponované konštrukcie z hľadiska prenosu vodorovných ako tiež zvislých zaťažení. Hlavne v spodných podlažiach týchto stien sú mnohé miesta, kde je potrebné umiestniť veľké množstvo výstuže. Sú to miesta v okolí dverných otvorov a najmä v ich nadpražiach. Veľmi komplikovaná situácia nastáva v oblastiach pri horných rohoch otvorov, kde sa stretáva zvislá výstuž okraja dverného otvoru a vodorovná spodná výstuž nadpražia.
Na konkrétnom prípade vystužovania podrobnosti v nosnej železobetónovej stene v okolí dverného otvoru si ukážeme, ako je niekedy problematické, ale potrebné dodržiavanie už tu uvedených konštrukčných zásad (vzdialenosti medzi výstužou, priemery zakrivenia prútov výstuže). V danom prípade podľa návrhu je pri dvernom otvore v nosnej železobetónovej stene (v skrytom pilieri) potrebné umiestniť 8 zvislých prútov Ø R28. Vodorovná výstuž je z prútov Ø R16 a skrytý pilier je uzatvorený vodorovnými strmeňmi Ø R10 (obr. 13). Hrúbka steny je relatívne veľká (500 mm), ale problém sa komplikuje v mieste stykovania zvislej výstuže, kde bude potrebné jednoznačne predpísať polohu stykovania výstuže a hlavne v mieste kríženia tejto zvislej výstuže s vodorovnou výstužou v rohu nadpražia.
V nadpraží nad dverným otvorom je vodorovná výstuž pri hornom aj spodnom povrchu 12 Ø R28. Takáto výstuž sa dá umiestniť len do dvoch radov nad sebou. V mieste kríženia zvislej a vodorovnej výstuže sa posúva krajný vodorovný prút podstatne dovnútra a zmenšuje svetlé vzdialenosti medzi výstužou.
ŽELEZOBETÓNOVÉ STENY
Nosné monolitické železobetónové steny vo vysokých a mnohopodlažných budovách sú veľmi exponované konštrukcie z hľadiska prenosu vodorovných ako tiež zvislých zaťažení. Hlavne v spodných podlažiach týchto stien sú mnohé miesta, kde je potrebné umiestniť veľké množstvo výstuže. Sú to miesta v okolí dverných otvorov a najmä v ich nadpražiach. Veľmi komplikovaná situácia nastáva v oblastiach pri horných rohoch otvorov, kde sa stretáva zvislá výstuž okraja dverného otvoru a vodorovná spodná výstuž nadpražia.
Na konkrétnom prípade vystužovania podrobnosti v nosnej železobetónovej stene v okolí dverného otvoru si ukážeme, ako je niekedy problematické, ale potrebné dodržiavanie už tu uvedených konštrukčných zásad (vzdialenosti medzi výstužou, priemery zakrivenia prútov výstuže). V danom prípade podľa návrhu je pri dvernom otvore v nosnej železobetónovej stene (v skrytom pilieri) potrebné umiestniť 8 zvislých prútov Ø R28. Vodorovná výstuž je z prútov Ø R16 a skrytý pilier je uzatvorený vodorovnými strmeňmi Ø R10 (obr. 13). Hrúbka steny je relatívne veľká (500 mm), ale problém sa komplikuje v mieste stykovania zvislej výstuže, kde bude potrebné jednoznačne predpísať polohu stykovania výstuže a hlavne v mieste kríženia tejto zvislej výstuže s vodorovnou výstužou v rohu nadpražia.
V nadpraží nad dverným otvorom je vodorovná výstuž pri hornom aj spodnom povrchu 12 Ø R28. Takáto výstuž sa dá umiestniť len do dvoch radov nad sebou. V mieste kríženia zvislej a vodorovnej výstuže sa posúva krajný vodorovný prút podstatne dovnútra a zmenšuje svetlé vzdialenosti medzi výstužou.
