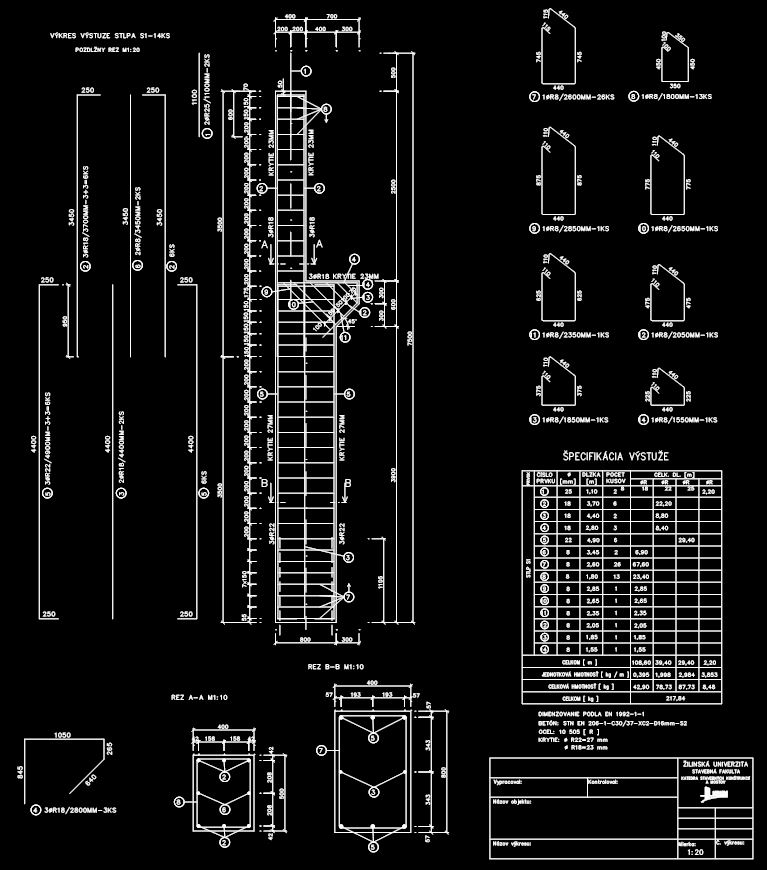

Technický výkres: Výkres výstuže stĺpa

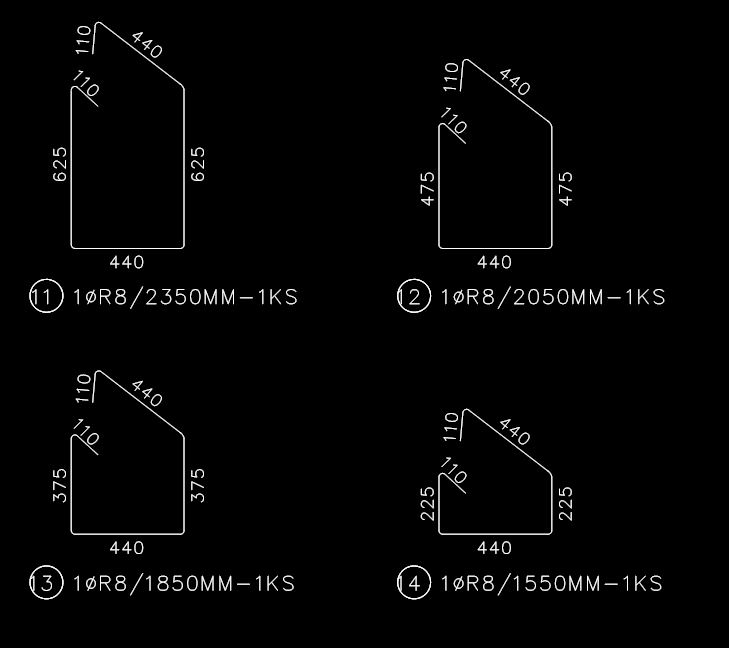

Výkres stĺpa - vystuženie v cade

Monolitické železobetónové nosné konštrukcie stavieb majú veľa výhod. Vyžaduje sa však pri ich navrhovaní dodržiavať niektoré špecifiká. V článku chceme upozorniť na dôležitosť podrobného návrhu ako tiež dodržiavania konštrukčných zásad. Veľakrát je potrebné pri realizačnej projektovej dokumentácii rozkresľovanie podrobností výstuže v monolitických železobetónových nosných konštrukčných prvkoch, prípadne v ich vzájomných stykoch.
KONSTRUKČNÉ ZÁSADY VYSTUŽOVANIA
Pri navrhovaní nosných železobetónových konštrukcií a vedení výstuže po dĺžke prvkov je potrebné dodržiavať konštrukčné zásady vystužovania. Nebudeme sa teraz zaoberať všetkými konštrukčnými zásadami vystužovania, ako sú podrobne uvedené v normových predpisoch. Uvedieme konštrukčné zásady, na ktoré sa niekedy zabúda, aj keď sú veľakrát veľmi dôležité a podstatne ovplyvňujú správny návrh, ako tiež zhotovenie monolitických železobetónových konštrukcií. Umiestnenie a konštruovanie výstuže obecne musí zodpovedať uvažovanému výpočtovému modelu konštrukcie. Prípadne je potrebné niekedy tiež zohľadniť vplyv odchýlok medzi uvažovaným statickým modelom a skutočným vystužením konštrukcie.
