Technický výkres: Oplotenie pozemku - detail v CAD
Skryť detaily | Obľúbený- Kvalita:80,6 %
- Typ:Technický výkres
- Univerzita:Žilinská univerzita v Žiline
- Fakulta:Stavebná fakulta
- Kategória:Technika
- Podkategória:Stavebníctvo
- Predmet:Konštrukcie budov
- Študijný program:Pozemné stavby
- Autor:peppo
- Ročník:3. ročník
- Rozsah A4:7 strán
- Zobrazené:2 801 x
- Stiahnuté:10 x
- Veľkosť:1,0 MB
- Formát a prípona:CAD/CAM súbor (.dwg)
- Jazyk:slovenský
- ID projektu:43051
- Posledna úprava:31.01.2014

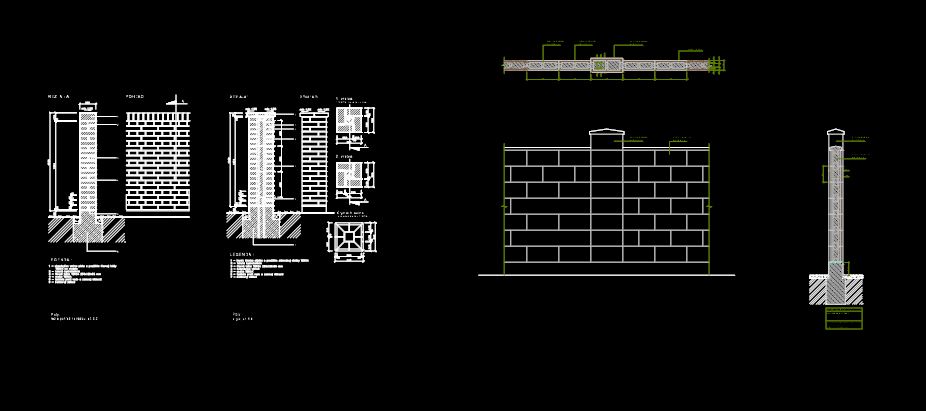

Oplotenie - stĺpy murované a z tehál, v cade
Oplotenie pozemkov sa považuje za stavbu drobnú a pozemky je možné oplocovať aj bez hlavnej stavby alebo nezastavané .

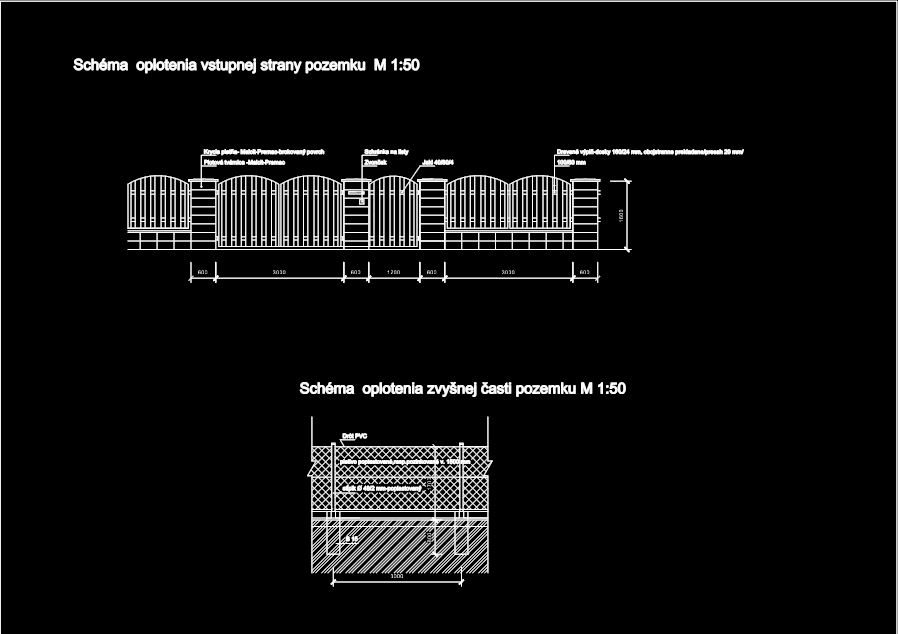

Oplotenie pozemku medzi verejnou časťou územia a vlastným stavebným pozemkom (zo vstupnej strany ) je navrhnuté ako nepriehľadné do výšky 1,6 m . Samotnú konštrukciu tvoria podmurovka a stĺpiky . Je položené na betónovom základe a plotovej tvarovke Premac s obkladom Maclit . Výplň budú tvoriť impregnované drevené dosky , ktoré budú obojstranne prekladané . Navrhnuté sú materiály tvarovo odolné a farebne prispôsobené okolitej zástavbe a vlastnej novej stavbe . Súčasťou tohto oplotenia je bránka pre vstup osôb a brána pre vjazd automobilov . Navrhnutá je aj poštová schránka a zvonček . Alternatívne môže byť súčasťou oplotenia aj objekt pre osadenie meracích zariadení elektrickej energie a plynu , umiestnenia nádob na zber odpadu .
Oplotenie medzi súkromnými pozemkami navzájom je navrhnuté ako priehľadné z oceľového poplastovaného PVC pletiva , farba jedľová zeleň RAL 6005 resp. pozinkovaného pletiva do výšky 1,5 m . Osovo sú stĺpiky Ø 48 /2 mm vzdialené 3,0 m a sú osadené do betónovej základovej pätky , ktorá musí mať min. hĺbku . 80 cm .
Oplotenie pozemkov sa považuje za stavbu drobnú a pozemky je možné oplocovať aj bez hlavnej stavby alebo nezastavané .
Oplotenie pozemku medzi verejnou časťou územia a vlastným stavebným pozemkom (zo vstupnej strany ) je navrhnuté ako nepriehľadné do výšky 1,6 m . Samotnú konštrukciu tvoria podmurovka a stĺpiky . Je položené na betónovom základe a plotovej tvarovke Premac s obkladom Maclit . Výplň budú tvoriť impregnované drevené dosky , ktoré budú obojstranne prekladané . Navrhnuté sú materiály tvarovo odolné a farebne prispôsobené okolitej zástavbe a vlastnej novej stavbe . Súčasťou tohto oplotenia je bránka pre vstup osôb a brána pre vjazd automobilov . Navrhnutá je aj poštová schránka a zvonček . Alternatívne môže byť súčasťou oplotenia aj objekt pre osadenie meracích zariadení elektrickej energie a plynu , umiestnenia nádob na zber odpadu .
Oplotenie medzi súkromnými pozemkami navzájom je navrhnuté ako priehľadné z oceľového poplastovaného PVC pletiva , farba jedľová zeleň RAL 6005 resp. pozinkovaného pletiva do výšky 1,5 m . Osovo sú stĺpiky Ø 48 /2 mm vzdialené 3,0 m a sú osadené do betónovej základovej pätky , ktorá musí mať min. hĺbku . 80 cm .
