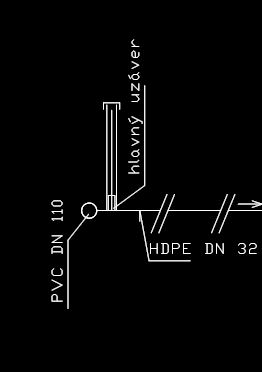

Technický výkres: Plán ukladania vodomernej zostavy

Plán ukladania vodomernej zostavy- výkres

Vodovodná prípojka vrátane vodomernej zostavy spravidla vedie v priamej, čo
najkratšej trase k nehnuteľnosti a pôdorysne kolmo na verejný vodovod.
2. Vodovodná prípojka musí byť z jedného druhu materiálu a jednej menovitej svetlosti.
3. Potrubie vodovodnej prípojky musí byť uložené v nezamŕzajúcej hĺbke, ak túto nie je
možné dodržať, potrubie treba ochrániť pred zamrznutím vody dostatočnou tepelnou
izoláciou (s utesnením koncov tepelnej izolácie). Pri odstavenom odbere vody ani
samotná tepelná izolácia bez elektrického ohrevu nedokáže ochrániť odstavené
potrubie proti zamrznutiu vody v potrubí.
4. Potrubie vodovodnej prípojky sa ukladá v minimálnom sklone 3 % so stálym
stúpaním k vodomeru.
5. Pre vodorovné a zvislé vzdialenosti vodovodnej prípojky od iných podzemných
vedení platí STN 736005 „Priestorová úprava vedení technického vybavenia“.
6. Pri križovaní so stokou, alebo iným potrubím dopravujúcim zdraviu škodlivé látky
umiestňuje sa vodovodná prípojka nad nimi. Vodovodná prípojka nesmie byť uložená
v prostredí znečistenom zdraviu škodlivými látkami, resp. v bezprostrednej blízkosti
možného zdroja znečistenia (napr. žumpa).
