Meranie: Operačné zosilňovače (labák č.5)

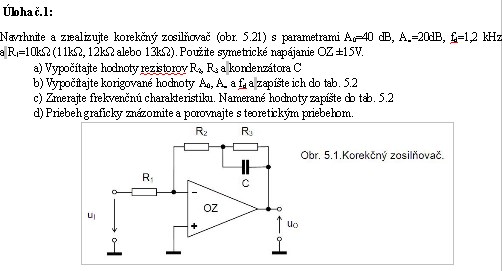

Úloha č.1:
Navrhnite a zrealizujte korekčný zosilňovač (obr. 5.21) s parametrami A040 dB, A20dB, fd1,2 kHz a R110kΩ (11kΩ, 12kΩ alebo 13kΩ). Použite symetrické napájanie OZ ±15V.
a) Vypočítajte hodnoty rezistorov R2, R3 a kondenzátora C
b) Vypočítajte korigované hodnoty A0, A a fd a zapíšte ich do tab. 5.2
c) Zmerajte frekvenčnú charakteristiku. Namerané hodnoty zapíšte do tab. 5.2
d) Priebeh graficky znázornite a porovnajte s teoretickým priebehom.

Úloha č. 2:
Realizujte pásmový priepust (obr. 5.23) s obvodovými prvkami: C1C210nF (22nF alebo 33nF), R16,2k, R2=1,2k, R3=150k. Použite symetrické napájanie OZ ±15V.
a) Odmerajte presné hodnoty C1, C2,R1,R2 a R3 a zapíšte ich do tabuľky
b) Vypočítajte A(0), f0, Q a zapíšte ich do tabuľky
c) Zmerajte frekvenčnú charakteristiku. Namerané hodnoty A(0), f0 a Q zapíšte do tabuľky a porovnajte ich s vypočítanými hodnotami.
