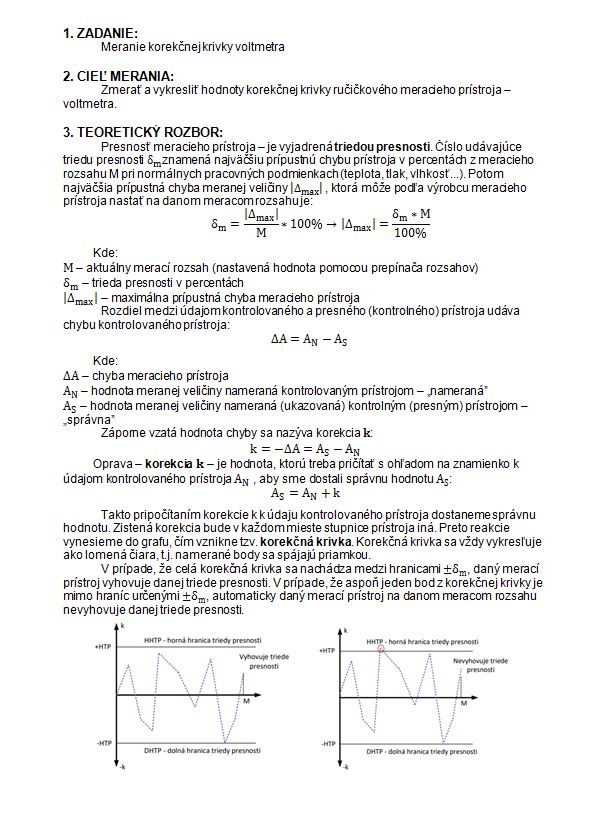

Meranie: Meranie korekčnej krivky voltmetra UNIMER 33

Meranie korekčnej krivky voltmetra
Zmerať a vykresliť hodnoty korekčnej krivky ručičkového meracieho prístroja - voltmetra.
Presnosť meracieho prístroja - je vyjadrená triedou presnosti. Číslo udávajúce triedu presnosti δm znamená najväčšiu prípustnú chybu prístroja v percentách z meracieho rozsahu M pri normálnych pracovných podmienkach (teplota, tlak, vlhkosť...). Potom najväčšia prípustná chyba meranej veličiny ∆max , ktorá môže podľa výrobcu meracieho prístroja nastať na danom meracom rozsahu je:
...

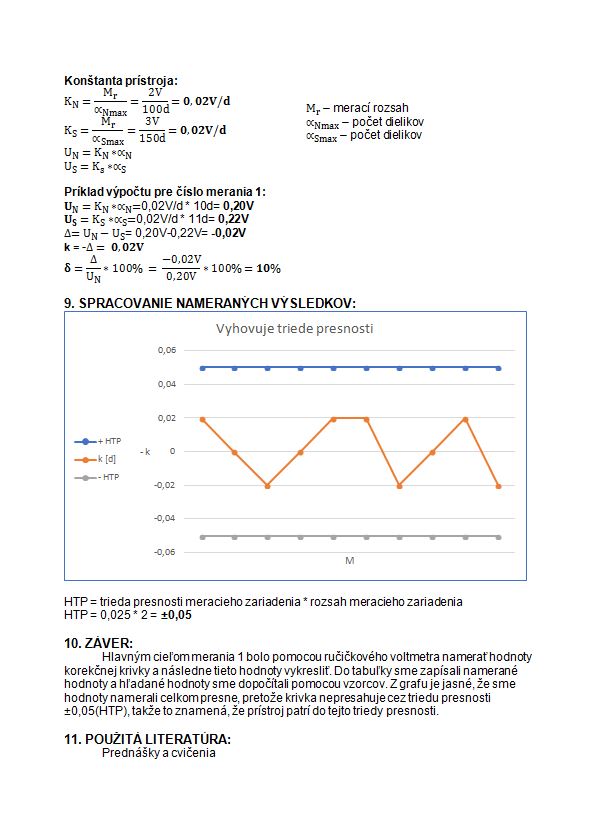

Takto pripočítaním korekcie k k údaju kontrolovaného prístroja dostaneme správnu hodnotu. Zistená korekcia bude v každom mieste stupnice prístroja iná. Preto reakcie vynesieme do grafu, čím vznikne tzv. korekčná krivka. Korekčná krivka sa vždy vykresľuje ako lomená čiara, t.j. namerané body sa spájajú priamkou.
V prípade, že celá korekčná krivka sa nachádza medzi hranicami ±δm , daný merací prístroj vyhovuje danej triede presnosti. V prípade, že aspoň jeden bod z korekčnej krivky je mimo hraníc určenými ±δm , automaticky daný merací prístroj na danom meracom rozsahu nevyhovuje danej triede presnosti.
...
