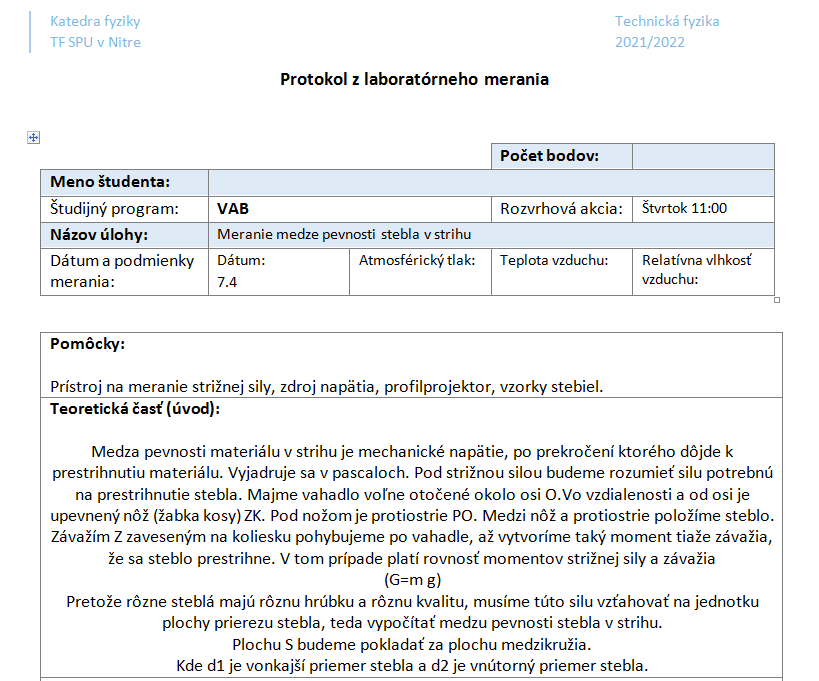

Meranie: Protokol z laboratórneho merania - Meranie medze pevnosti stebla v strihu

Teoretická časť (úvod):

Medza pevnosti materiálu v strihu je mechanické napätie, po prekročení ktorého dôjde k prestrihnutiu materiálu. Vyjadruje sa v pascaloch. Pod strižnou silou budeme rozumieť silu potrebnú na prestrihnutie stebla. Majme vahadlo voľne otočené okolo osi O.Vo vzdialenosti a od osi je upevnený nôž (žabka kosy) ZK. Pod nožom je protiostrie PO. Medzi nôž a protiostrie položíme steblo. Závažím Z zaveseným na koliesku pohybujeme po vahadle, až vytvoríme taký moment tiaže závažia, že sa steblo prestrihne. V tom prípade platí rovnosť momentov strižnej sily a závažia
(G=m g)
Pretože rôzne steblá majú rôznu hrúbku a rôznu kvalitu, musíme túto silu vzťahovať na jednotku plochy prierezu stebla, teda vypočítať medzu pevnosti stebla v strihu.

Plochu S budeme pokladať za plochu medzikružia.
Kde d1 je vonkajší priemer stebla a d2 je vnútorný priemer stebla.
...
