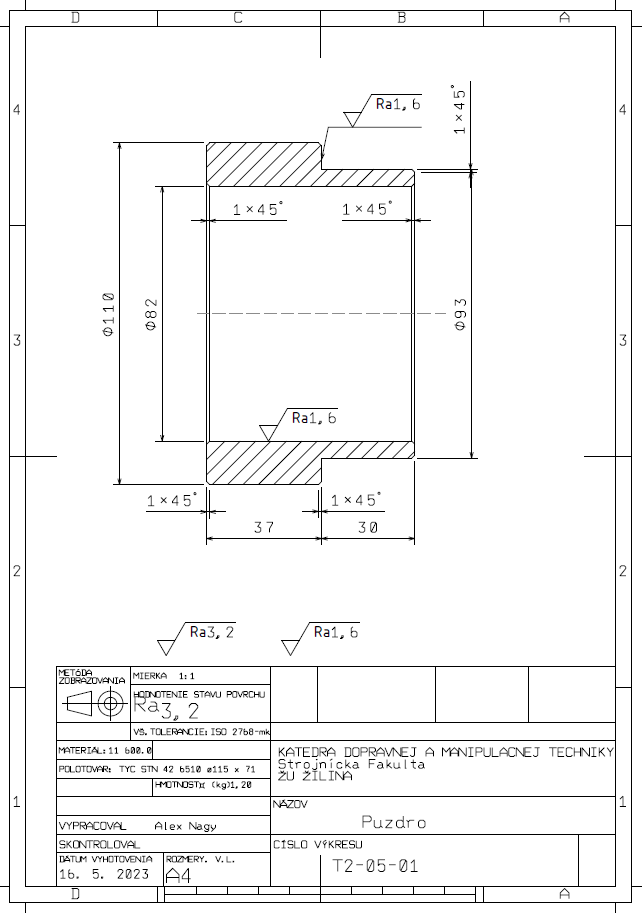

1. Návrh druhu polotovaru a jeho rozmer
Výpočet prídavku na opracovanie:
Dmax = 110 mm
p = 0,05 Dmax + 2 = 7,5 mm;
Dp = Dmax + p = 117,5 mm;
p - prídavok na opracovanie
Dmax - maximálny priemer hotovej súčiastky
Dp - vypočítaný maximálny priemer polotovaru
Výpočet dĺžky polotovaru:
Lmax = 67 mm
lp = lmax + 2 pz.č. + 2 lstr
lp = lmax + 2 pz.č.
lp = 67+2×2 = 71 mm
lmax je maximálna výkresová dĺžka súčiastky
pz.č. - prídavok na zarovnanie čela
l str - prídavok na str. jamku (uvažovať len vtedy, ak nesmie strediaca jamka zostať na súčiastke)
Druh polotovaru: ťahaná tyč STN 42 6510
Rozmer: ø115 x 71
Materiál: 11 600.0
...
Výpočet prídavku na opracovanie:
Dmax = 110 mm
p = 0,05 Dmax + 2 = 7,5 mm;
Dp = Dmax + p = 117,5 mm;
p - prídavok na opracovanie
Dmax - maximálny priemer hotovej súčiastky
Dp - vypočítaný maximálny priemer polotovaru
Výpočet dĺžky polotovaru:
Lmax = 67 mm
lp = lmax + 2 pz.č. + 2 lstr
lp = lmax + 2 pz.č.
lp = 67+2×2 = 71 mm
lmax je maximálna výkresová dĺžka súčiastky
pz.č. - prídavok na zarovnanie čela
l str - prídavok na str. jamku (uvažovať len vtedy, ak nesmie strediaca jamka zostať na súčiastke)
Druh polotovaru: ťahaná tyč STN 42 6510
Rozmer: ø115 x 71
Materiál: 11 600.0
...
