Práca sa zaoberá identifikáciou riadiacich systémov. Na základe zadaných hodnôt odozvy systému som v práci navrhol PID regulátor pre danú sústavu.
ZADANIE: Identifikujte systém na základe nameraných hodnot a navrhnite k nemu PID regulátor s 8% preregulovaním.
Identifikácia sústavy - zápis v Matlabe:
>> T=[0:1:20];
>> A=[0 0.1546 0.579 0.9766 1.2626 1.4641 1.6096 1.7157 1.7931 1.8494 1.8904 1.9202 1.9419 1.9577 1.969 1.9776 1.9837 1.9881 1.9914 1.9937 1.9954];
>> plot(T,A)

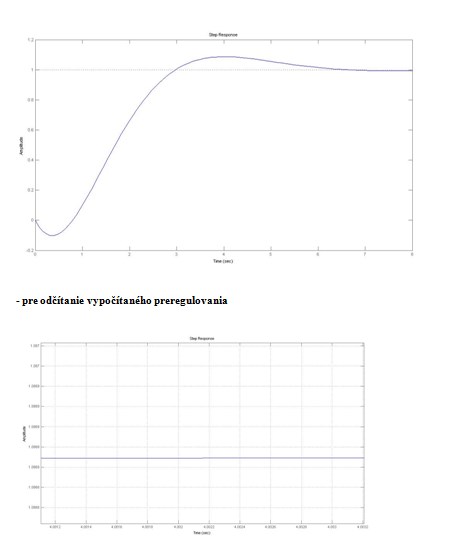

Posledným príkazom sa vykreslí prechodová charakteristika sústavy v case od 0s do 20s s krokom 1s:
ZADANIE: Identifikujte systém na základe nameraných hodnot a navrhnite k nemu PID regulátor s 8% preregulovaním.
Identifikácia sústavy - zápis v Matlabe:
>> T=[0:1:20];
>> A=[0 0.1546 0.579 0.9766 1.2626 1.4641 1.6096 1.7157 1.7931 1.8494 1.8904 1.9202 1.9419 1.9577 1.969 1.9776 1.9837 1.9881 1.9914 1.9937 1.9954];
>> plot(T,A)
Posledným príkazom sa vykreslí prechodová charakteristika sústavy v case od 0s do 20s s krokom 1s:
