Semestrálna práca: Návrh spojovacieho poľa
Skryť detaily | Obľúbený- Kvalita:77,0 %
- Typ:Semestrálna práca
- Univerzita:Slovenská technická univerzita v Bratislave
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategória:Technika
- Podkategória:Telekomunikácie
- Predmet:Spojovacie systémy 1
- Ročník:3. ročník
- Rozsah A4:5 strán
- Zobrazené:1 524 x
- Stiahnuté:6 x
- Veľkosť:0,2 MB
- Formát a prípona:MS Office Word (.doc)
- Jazyk:slovenský
- ID projektu:6703
- Posledna úprava:10.08.2018
Zadanie:

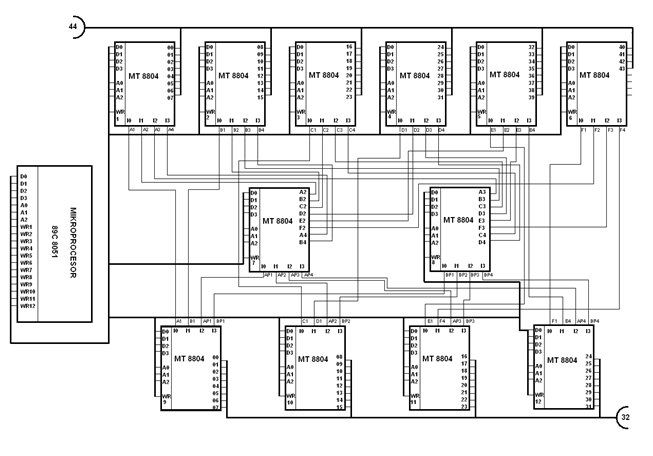

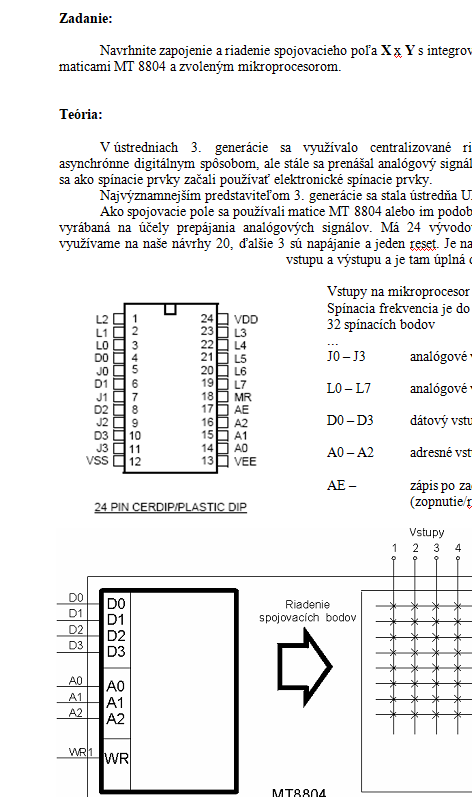

Navrhnite zapojenie a riadenie spojovacieho poľa X x Y s integrovanými spínacími maticami MT 8804 a zvoleným mikroprocesorom.
Teória:
V ústredniach 3. generácie sa využívalo centralizované riadenie. Riadilo sa asynchrónne digitálnym spôsobom, ale stále sa prenášal analógový signál. V spojovacom poli sa ako spínacie prvky začali používať elektronické spínacie prvky. Najvýznamnejším predstaviteľom 3. generácie sa stala ústredňa UE 200. Ako spojovacie pole sa používali matice MT 8804 alebo im podobné. Táto matica bola vyrábaná na účely prepájania analógových signálov. Má 24 vývodov (pinov) z ktorých využívame na naše návrhy 20, ďalšie 3 sú napájanie a jeden reset. Je na nich možná zámena vstupu a výstupu a je tam úplná dostupnosť.
Navrhnite zapojenie a riadenie spojovacieho poľa X x Y s integrovanými spínacími maticami MT 8804 a zvoleným mikroprocesorom.
Teória:
V ústredniach 3. generácie sa využívalo centralizované riadenie. Riadilo sa asynchrónne digitálnym spôsobom, ale stále sa prenášal analógový signál. V spojovacom poli sa ako spínacie prvky začali používať elektronické spínacie prvky. Najvýznamnejším predstaviteľom 3. generácie sa stala ústredňa UE 200. Ako spojovacie pole sa používali matice MT 8804 alebo im podobné. Táto matica bola vyrábaná na účely prepájania analógových signálov. Má 24 vývodov (pinov) z ktorých využívame na naše návrhy 20, ďalšie 3 sú napájanie a jeden reset. Je na nich možná zámena vstupu a výstupu a je tam úplná dostupnosť.
