Úvod
Úlohou riadiacej časti je ovládanie štvorice výkonových tranzistorov ktoré sú zapojené ako striedač.

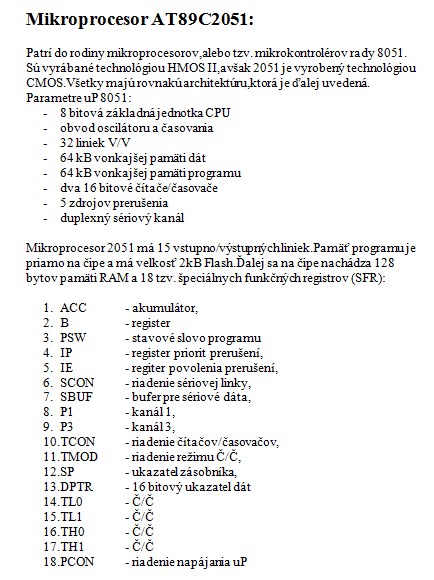

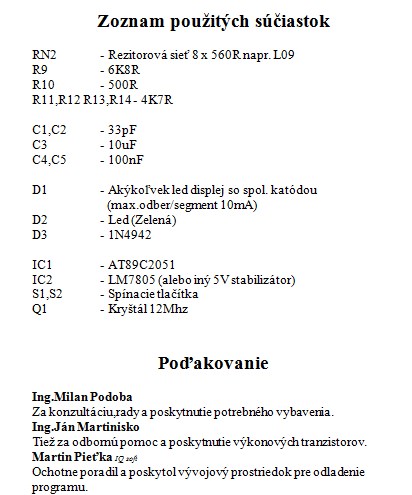

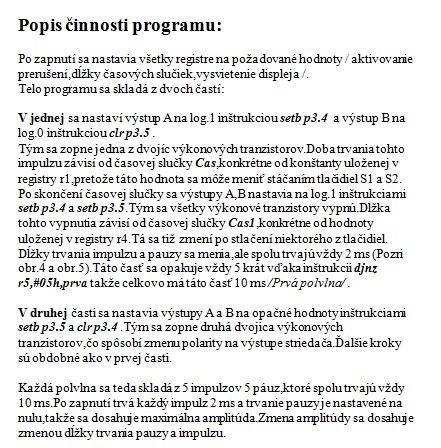

Srdcom riadiacej časti je 8 bitový mikroprocesor firmy Atmel 89C2051,ktorého stručný popis je ďalej uvedený.Zvolil som ho najmä z dôvodu ľahkej dostupnosti,pomerne nízkej ceny,jednoduchosti zapojenia a univerzálnosti jeho použitia pretože v prípade potreby vylepšenia,alebo zmeny niektorých parametrov riadenia mi stačí mikroprocesor (ďalej len uP) preprogramovať.
Našim cielom bolo vytvorenie meniča ktorý by na výstupe dosahoval sieťové striedavé napätie teda 230V s možnosťou regulácie tohto napätia na nižšie hodnoty pri dodržaní stálej frekvencie 50Hz.Riadenie je ovládané dvoma tlačítkami jedno zvyšuje,druhé znižuje velkosť výstupného napätia.
Regulácia je rozdelená do 20 krokov,ktoré sú zobrazené na displeji.
Najnižšiu hodnotu vyjadruje znak / 1 / a maximálnu ktorej zodpovedá napätie 230V znak / - /.Vždy po zapnutí meniča sa zobrazí znak / - /.
V nasledovných stránkach sa pokúsim zariadenie podrobne popísať.
