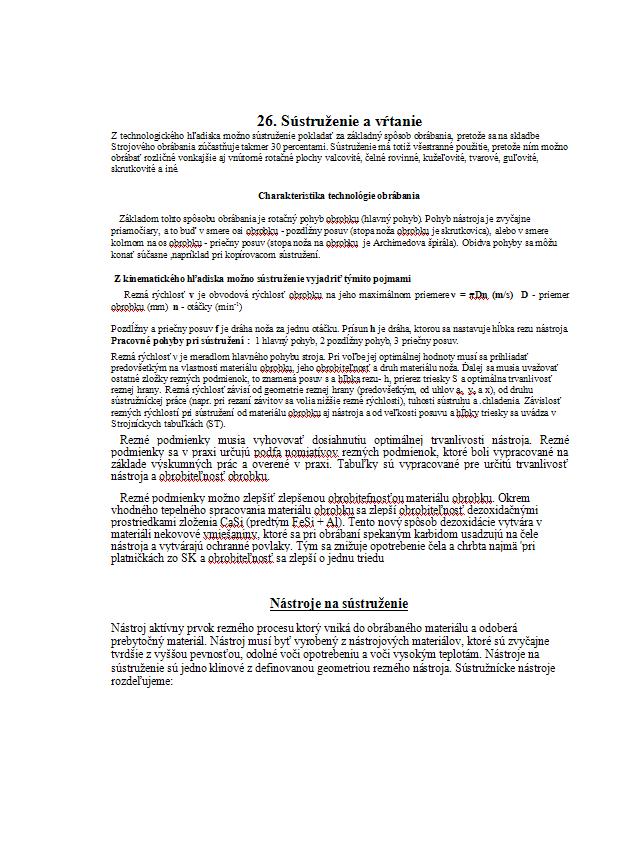

Z technologického hľadiska možno sústruženie pokladať za základný spôsob obrábania, pretože sa na skladbe Strojového obrábania zúčastňuje takmer 30 percentami. Sústruženie má totiž všestranné použitie, pretože ním možno obrábať rozličné vonkajšie aj vnútorné rotačné plochy valcovité, čelné rovinné, kužeľovité, tvarové, guľovité, skrutkovité a iné.
Charakteristika technológie obrábania
Základom tohto spôsobu obrábania je rotačný pohyb obrobku (hlavný pohyb). Pohyb nástroja je zvyčajne priamočiary, a to buď v smere osi obrobku - pozdĺžny posuv (stopa noža obrobku je skrutkovica), alebo v smere kolmom na os obrobku - priečny posuv (stopa noža na obrobku je Archimedova špirála). Obidva pohyby sa môžu konať súčasne ,napríklad pri kopírovacom sústružení.
Z kinematického hľadiska možno sústruženie vyjadriť týmito pojmami
Rezná rýchlosť v je obvodová rýchlosť obrobku na jeho maximálnom priemere ν = πDn (m/s) D - priemer obrobku (mm) n - otáčky (min-1)
Pozdĺžny a priečny posuv f je dráha noža za jednu otáčku. Prísun h je dráha, ktorou sa nastavuje hĺbka rezu nástroja. Pracovné pohyby pri sústružení : 1 hlavný pohyb, 2 pozdĺžny pohyb, 3 priečny posuv.
Charakteristika technológie obrábania
Základom tohto spôsobu obrábania je rotačný pohyb obrobku (hlavný pohyb). Pohyb nástroja je zvyčajne priamočiary, a to buď v smere osi obrobku - pozdĺžny posuv (stopa noža obrobku je skrutkovica), alebo v smere kolmom na os obrobku - priečny posuv (stopa noža na obrobku je Archimedova špirála). Obidva pohyby sa môžu konať súčasne ,napríklad pri kopírovacom sústružení.
Z kinematického hľadiska možno sústruženie vyjadriť týmito pojmami
Rezná rýchlosť v je obvodová rýchlosť obrobku na jeho maximálnom priemere ν = πDn (m/s) D - priemer obrobku (mm) n - otáčky (min-1)
Pozdĺžny a priečny posuv f je dráha noža za jednu otáčku. Prísun h je dráha, ktorou sa nastavuje hĺbka rezu nástroja. Pracovné pohyby pri sústružení : 1 hlavný pohyb, 2 pozdĺžny pohyb, 3 priečny posuv.
