Úloha merania:
Zmerajte jalový výkon trojfázovej súmernej záťaže induktívneho charakteru.
Postup pri meraní:

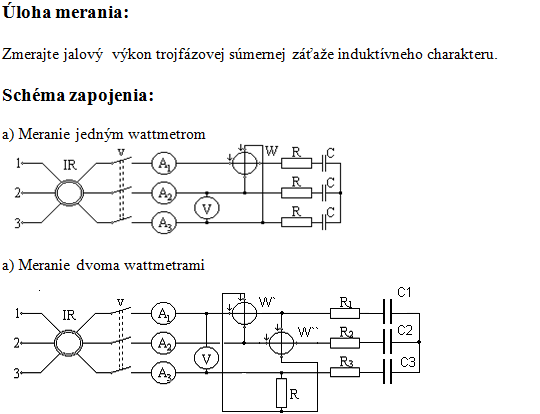

Po zistení sledu fáz si zapojíme prístroje podľa schémy. Súmernosť fáz zistíme pomocou ampérmetrov, pomocou voltmetra zistíme veľkosť U23, v obvode však nie je trvalo pripojený.
Záver:

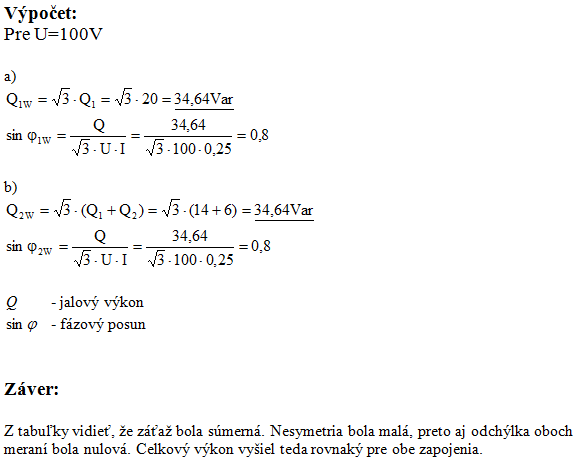

Z tabuľky vidieť, že záťaž bola súmerná. Nesymetria bola malá, preto aj odchýlka oboch meraní bola nulová. Celkový výkon vyšiel teda rovnaký pre obe zapojenia.
Zmerajte jalový výkon trojfázovej súmernej záťaže induktívneho charakteru.
Postup pri meraní:
Po zistení sledu fáz si zapojíme prístroje podľa schémy. Súmernosť fáz zistíme pomocou ampérmetrov, pomocou voltmetra zistíme veľkosť U23, v obvode však nie je trvalo pripojený.
Záver:
Z tabuľky vidieť, že záťaž bola súmerná. Nesymetria bola malá, preto aj odchýlka oboch meraní bola nulová. Celkový výkon vyšiel teda rovnaký pre obe zapojenia.
