Meranie: Meranie priemeru otvoru / Meranie priemeru otvoru pomocou elektrickej signalizácie dotyku
Skryť detaily | Obľúbený- Kvalita:74,3 %
- Typ:Meranie
- Univerzita:Slovenská technická univerzita v Bratislave
- Fakulta:Materiálovotechnologická fakulta
- Kategória:Technika
- Podkategória:Strojárstvo
- Predmet:Metrológia
- Rozsah A4:5 strán
- Zobrazené:1 096 x
- Stiahnuté:1 x
- Veľkosť:0,2 MB
- Formát a prípona:MS Office Word (.doc)
- Jazyk:slovenský
- ID projektu:8255
- Posledna úprava:09.02.2018

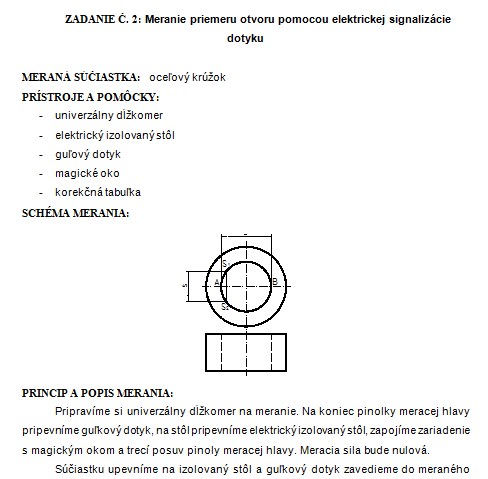

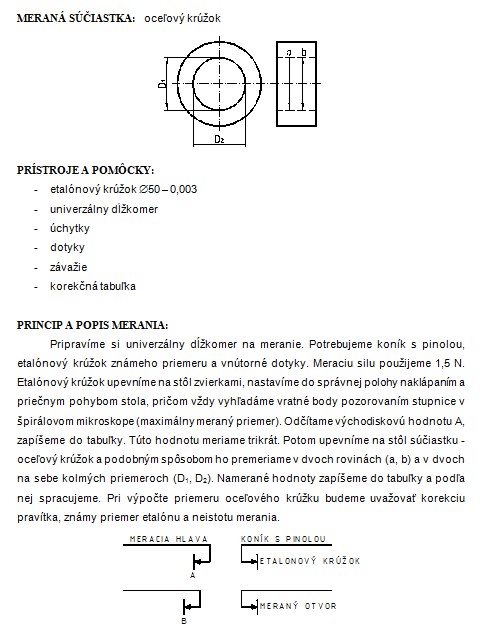

MERANÁ SÚČIASTKA: oceľový krúžok
PRÍSTROJE A POMÔCKY:
- etalónový krúžok 50 - 0,003
- univerzálny dĺžkomer
- úchytky
- dotyky
- závažie
- korekčná tabuľka
PRINCIP A POPIS MERANIA:
Pripravíme si univerzálny dĺžkomer na meranie. Potrebujeme koník s pinolou, etalónový krúžok známeho priemeru a vnútorné dotyky. Meraciu silu použijeme 1,5 N. Etalónový krúžok upevníme na stôl zvierkami, nastavíme do správnej polohy naklápaním a priečnym pohybom stola, pričom vždy vyhľadáme vratné body pozorovaním stupnice v špirálovom mikroskope (maximálny meraný priemer). Odčítame východiskovú hodnotu A, zapíšeme do tabuľky. Túto hodnotu meriame trikrát. Potom upevníme na stôl súčiastku - oceľový krúžok a podobným spôsobom ho pre¬meriame v dvoch rovinách (a, b) a v dvoch na sebe kolmých priemeroch (D1, D2). Namerané hodnoty zapíšeme do tabuľky a podľa nej spracujeme. Pri výpočte priemeru oceľového krúžku budeme uvažovať korekciu pravítka, známy priemer etalónu a neistotu merania.
