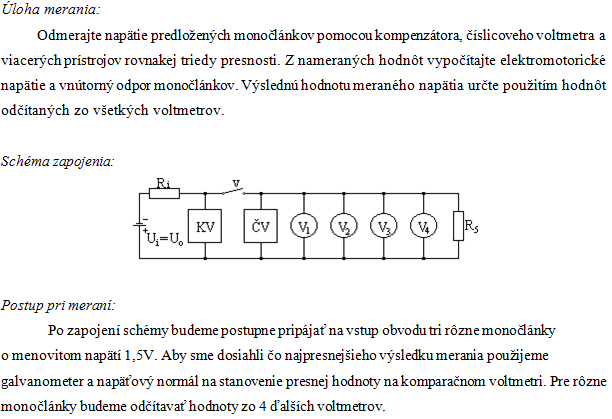

Úloha merania:
Odmerajte napätie predložených monočlánkov pomocou kompenzátora, číslicoveho voltmetra a viacerých prístrojov rovnakej triedy presnosti. Z nameraných hodnôt vypočítajte elektromotorické napätie a vnútorný odpor monočlánkov. Výslednú hodnotu meraného napätia určte použitím hodnôt odčítaných zo všetkých voltmetrov.
Postup pri meraní:
Po zapojení schémy budeme postupne pripájať na vstup obvodu tri rôzne monočlánky o menovitom napätí 1,5V. Aby sme dosiahli čo najpresnejšieho výsledku merania použijeme galvanometer a napäťový normál na stanovenie presnej hodnoty na komparačnom voltmetri. Pre rôzne monočlánky budeme odčítavať hodnoty zo 4 ďalších voltmetrov.

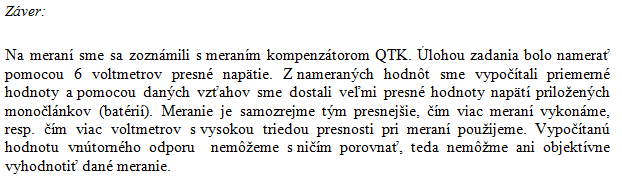

Záver:

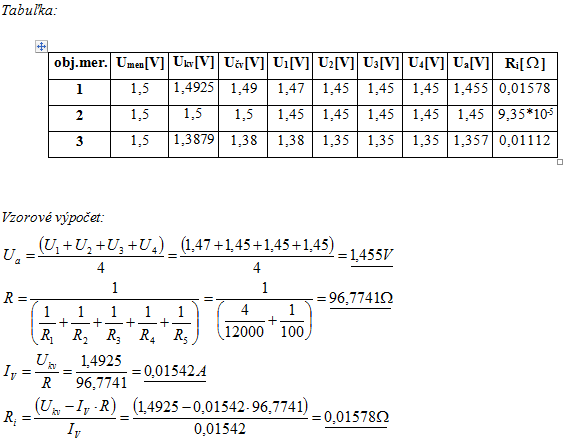

Na meraní sme sa zoznámili s meraním kompenzátorom QTK. Úlohou zadania bolo namerať pomocou 6 voltmetrov presné napätie. Z nameraných hodnôt sme vypočítali priemerné hodnoty a pomocou daných vzťahov sme dostali veľmi presné hodnoty napätí priložených monočlánkov (batérií). Meranie je samozrejme tým presnejšie, čím viac meraní vykonáme, resp. čím viac voltmetrov s vysokou triedou presnosti pri meraní použijeme. Vypočítanú hodnotu vnútorného odporu nemôžeme s ničím porovnať, teda nemôžme ani objektívne vyhodnotiť dané meranie.
Odmerajte napätie predložených monočlánkov pomocou kompenzátora, číslicoveho voltmetra a viacerých prístrojov rovnakej triedy presnosti. Z nameraných hodnôt vypočítajte elektromotorické napätie a vnútorný odpor monočlánkov. Výslednú hodnotu meraného napätia určte použitím hodnôt odčítaných zo všetkých voltmetrov.
Postup pri meraní:
Po zapojení schémy budeme postupne pripájať na vstup obvodu tri rôzne monočlánky o menovitom napätí 1,5V. Aby sme dosiahli čo najpresnejšieho výsledku merania použijeme galvanometer a napäťový normál na stanovenie presnej hodnoty na komparačnom voltmetri. Pre rôzne monočlánky budeme odčítavať hodnoty zo 4 ďalších voltmetrov.
Záver:
Na meraní sme sa zoznámili s meraním kompenzátorom QTK. Úlohou zadania bolo namerať pomocou 6 voltmetrov presné napätie. Z nameraných hodnôt sme vypočítali priemerné hodnoty a pomocou daných vzťahov sme dostali veľmi presné hodnoty napätí priložených monočlánkov (batérií). Meranie je samozrejme tým presnejšie, čím viac meraní vykonáme, resp. čím viac voltmetrov s vysokou triedou presnosti pri meraní použijeme. Vypočítanú hodnotu vnútorného odporu nemôžeme s ničím porovnať, teda nemôžme ani objektívne vyhodnotiť dané meranie.
