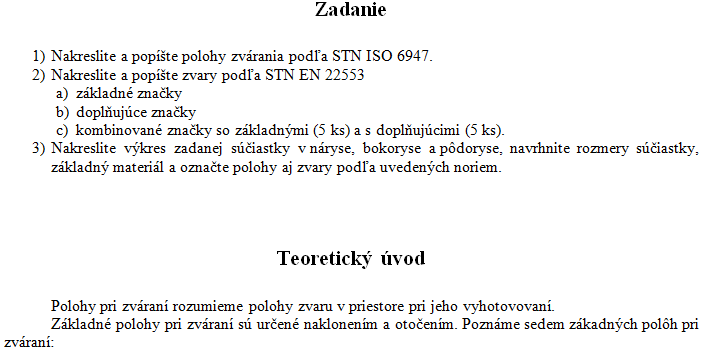

Zadanie :
1) Nakreslite a popíšte polohy zvárania podľa STN ISO 6947.

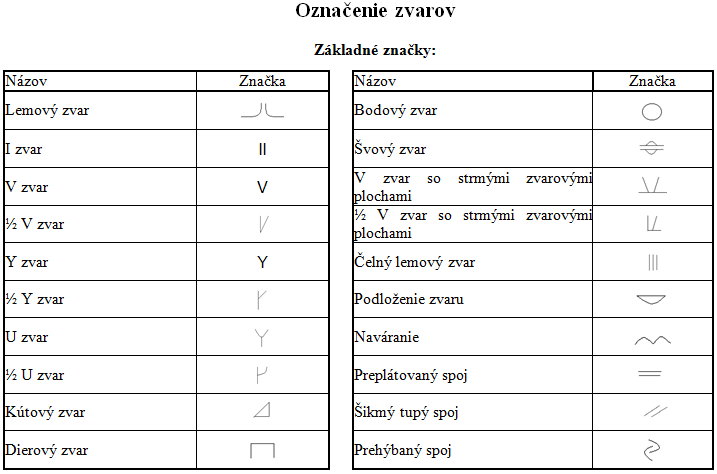

2) Nakreslite a popíšte zvary podľa STN EN 22553
a) základné značky
b) doplňujúce značky

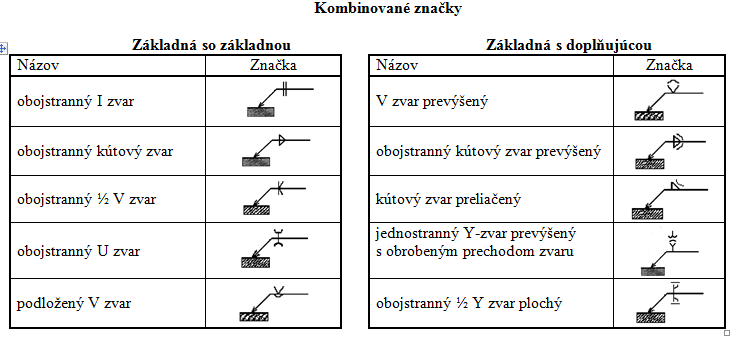

c) kombinované značky so základnými (5 ks) a s doplňujúcimi (5 ks).
3) Nakreslite výkres zadanej súčiastky v náryse, bokoryse a pôdoryse, navrhnite rozmery súčiastky, základný materiál a označte polohy aj zvary podľa uvedených noriem.
Teoretický úvod :
Polohy pri zváraní rozumieme polohy zvaru v priestore pri jeho vyhotovovaní.

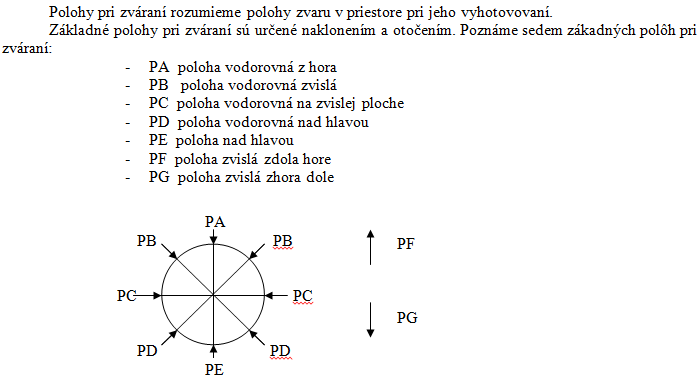

Základné polohy pri zváraní sú určené naklonením a otočením. Poznáme sedem zákadných polôh pri zváraní:
- PA poloha vodorovná z hora
- PB poloha vodorovná zvislá
- PC poloha vodorovná na zvislej ploche
- PD poloha vodorovná nad hlavou
- PE poloha nad hlavou
- PF poloha zvislá zdola hore
- PG poloha zvislá zhora dole
